| 产品特性：316不锈钢 | 加工定制：是 | 品牌：致研科技 |
| 型号：M34 |
ZYPM-M34型三组份复合熔融纺丝试验机，是以聚合物熔体为原料，将高聚物原料连续喂入各自对应螺杆，由旋转的三组独立单螺杆（1单螺杆+1双螺杆）分别送入到加热区，经过挤压、熔融向前送至计量泵。计量泵准确控制并确保两组聚合物熔体定量、稳定流入纺丝组件，在纺丝组件熔体被压入多孔复合喷丝板中喷出熔体细流，再经过调温冷却区，快速冷凝而成固化成丝束纤维，同时经过导丝辊的作用产生预拉伸，是丝直径变细。初生纤维通过收丝筒被卷绕成整齐的卷状。
此设备适用于三组份材料的小批量复合纺丝或者完整流程生产的模拟教学，可实现复合多孔，高速纺丝。拉伸比大，产***等特点。
A. 工作原理
ZYPM-M34型三组份复合熔融纺丝试验机以沥青基，煤基或其它改性材料为原料，用螺旋送料机将原料连续均匀的送入平行双螺杆挤出机，在平行双螺杆挤出机中经过5段加热控温，经过熔融，排气，熔体齿轮计量泵在摆线针轮减速机驱动下，准确控制并确保聚合物熔体定量、稳定挤出到纺丝组件，在纺丝组件中熔体经过滤、分配并被压入多孔喷丝板中挤出，在收丝辊高速牵伸作用下，经过空气冷却区冷凝而成固化成纤维丝束，纤维丝束通过卷绕机排线收卷成型。
B. 性能特点
l 采用PLC、触摸屏控制，操作简单、自动化程度高。
l 可连续供料，实现小规模生产。也可少量原料打样，节省成本。
l 采用精密计量泵送料，物料***计量。
l 采用两组或三组螺杆独立控温，每段控温更***。
l 收丝速度可调节，可实现全拉伸（FDY）。
l 喷丝组件拆卸方便，复合喷丝板可实现多种样式。
l 设计多重保护，使用更安全。
l 可实现三层皮芯结构，三明治式结构，以及其它两组份复合结构。
C. 应用范围（可适用材料）
适用范围：
适用于三组份材料的小批量复合纺丝或者完整流程生产的模拟教学。
适用材料：
PP（聚丙烯）、PE（聚乙烯）、PET（涤纶）、PA6（尼龙6）、PA66（尼龙66）、PAN(聚丙烯腈），聚乳酸、PVA(聚乙烯醇）、PLA（聚乳酸），其它改性聚合物等。
D. 技术参数
产品型号:ZYPM-M34 | |||
产品定位 | 三组份复合 | 送料方式 | 单螺杆*3或者1单螺杆+1双螺杆 |
电源 | AC380V | 出丝模具 | 多孔复合板 |
功率 | 30 KW | 纺丝甬道 | 平行环境冷风或设备自带制冷 |
外形尺寸 | 110*160*250(CM) | 上油系统 | 油箱+油轮/纺丝油剂箱+油剂泵+上油嘴 |
装料方式 | 螺杆连续送料机送料 | 排线 | 集成式排线模块 |
装填量 | 连续进料 | 收卷 | 集成式卷绕机 |
熔料方式 | 2或3*5段电热 | 纺丝速度 | 400-4500 m/min |
熔料温度 | 350℃ | 二次牵伸 | 可选 |
熔体过滤 | 换网器（如有添加无机粉体材料建议不加过滤） | ||
控制方式 | 隐藏式本地仪表+可编程操作系统+本地触控屏+远程操控（客户自备PC） | ||
安全保护 | 多点超温保护/多点超压保护/力矩保护 |
E. 外形尺寸
长（mm） | 宽（mm） | 高（mm） |
1600 | 800 | 2500 |
F. 可选配套设备及配件
序号 | 品名 | 规格型号 | 数量 | 单位 |
1 | 喷丝板 | φ0.2*24孔 | 2 | 套 |
2 | 组件箱 | 自制 | 1 | 套 |
3 | 过滤板 | Φ50*1.5 | 10 | 套 |
4 | 铜垫片 | Φ50*1.5 | 10 | 片 |
5 | 分配板 | 自制 | 1 | 块 |
6 | 传感器 | K型 | 2 | 支 |
7 | 纸筒 | φ80*100 | 2 | 个 |
8 | 拆板专用扳手 | / | 1 | 套 |
9 | 过滤板 | / | ||
10 | 组件箱 | / | ||
10 | 铲板 | / | ||
11 | 硅油喷雾 | / | ||
12 | 收丝筒 | / | ||
13 | 马弗炉 | / | ||
14 | 超声波清洗机 | / | ||
15 | 温度传感器 | / | ||
16 | 喷丝板拆卸专用工具 | / |

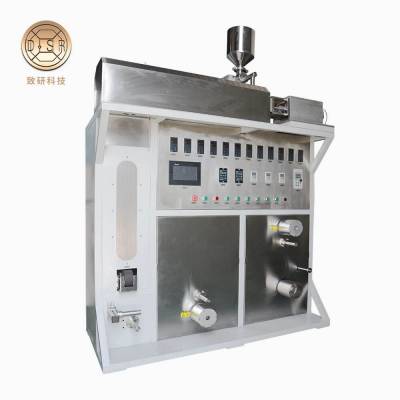

G. 产品实拍
